Diferencial reconexión automática Chint

Referencias de los interruptores diferenciales monofásicos de reconexión automática Chint:

• Con display de 1P + N de intensidad de 40 A y sensibilidad 30 MA: RE-NL1-2-40-30A.

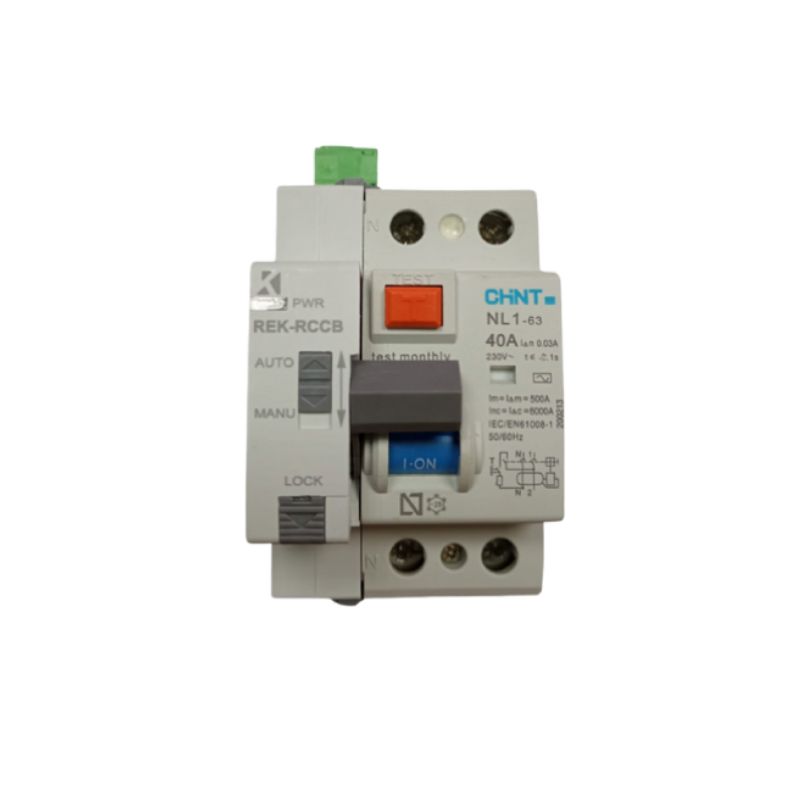

• Sin display de 1P + N de intensidad de 40 A y sensibilidad 30 MA: RELC-NL1-2-40-30A.

Referencias de los interruptores diferenciales trifásicos de reconexión automática Chint:

• Con display de 3P + N de intensidad de 40 A y sensibilidad 30 MA: RE-NL1-4-40-30A.
• Sin display de 3P + N de intensidad de 40 A y sensibilidad 30 MA: RELC-NL1-4-40-30A

• 1. Contactos de alarma.
•     En caso de bloqueo del motor diferencial cambia su estado de 1-2 NC a 2-3 NA
• 2. Control remoto.
•     Para accionar el dispositivo de forma remota.
•     Puente entre 5 – 6: abre – puente entre 4 – 6: cierra.
• 3. Reset counter.
•     Pone a 0 el contador de disparos.
• 4. Power.
•     Indicador del estado: Verde = operativo, Rojo = bloqueado.
•     Rojo intermitente = disparo en fase de rearme.
• 5. Nª de reseting.
•     Programación de las veces de rearme antes del bloqueo ( 1 a 7 )
• 6. Delay reset.
•     Tiempo de retardo para el rearme ( 10 a 120 Seg. )
• 7. Trip`counter.
•     Contador de disparos. Indica el número de disparos que se ha producido.
•     Se pone a 0 pulsando el botón » reset counter»
• 8. Alimentación de la reconectadora (230vac).
•     Se conecta aguas arriba del diferencial.
• 9. OFF – ON.
•     Interruptor de encendido – apagado. Poner en ON para activar la reconectadora.
•     En OFF está desactivada y por tanto la funcion de desconexion  no funcionara.
•     En caso de que la unidad reconectadora se encuentre en OFF, el diferencial seguirá funcionando correctamente
